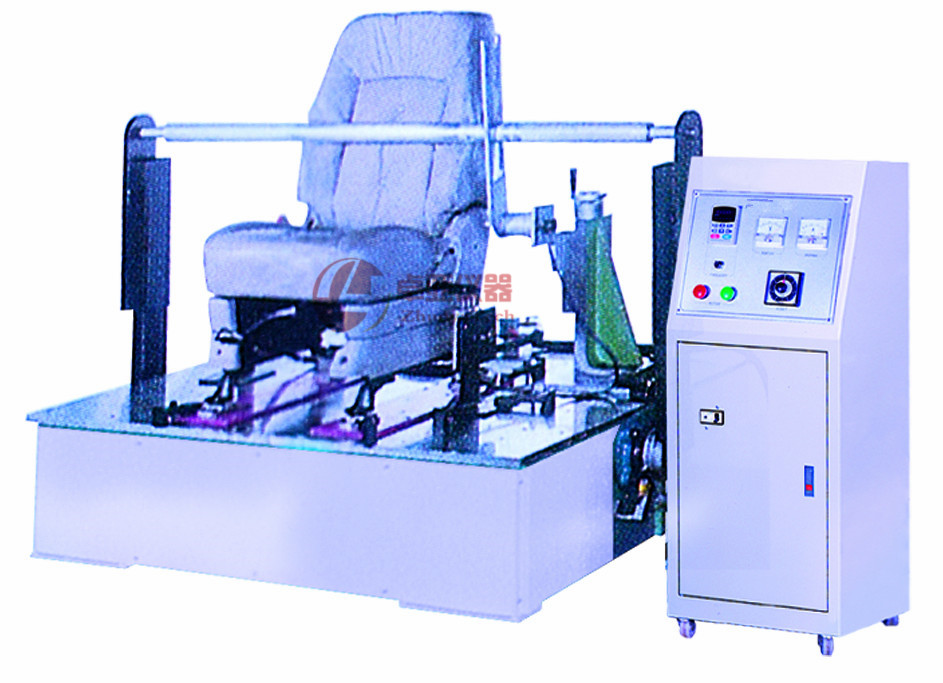

ZY-2906伺服调角器耐久试验机


一.   )功能及依據標準:


1.       本機用于汽車座椅仰臥器之耐久測試,在完成設定之作動次數後,觀察其仰臥器之磨損程度,藉以判定其品質. (客車座椅靠背調角器技術條件JT-T460-2001, JT/T460-200,適用正副駕使座椅,後排雙人座椅,


三人座椅


二.   )設備配備與參數:


  1. 伺服馬達 2.5 KW .

  2. 荷重傳感器 500KG 兩個(位於底板下方, 其所得力量來源經過三角函數及傅立葉FFT函數計算過後始為計量之阻力), 拉桿傳感器 100KG

  3. 高強度減速機

  4. 背模三組

  5. 擺臂 鋁合金組合

  6. 大型電腦控制櫃: ACER 高階電腦, 19”LCD ,專用軟體控制器

  7. 紅外線對心裝置(H)

  8. 測試平台可以升高及降低, 配合H 點的調整

.)動作要求:


1. 角度調整可設定,動作設定為10段,每段可設定停滯時間(0~10sec).調角器手把解除方式模擬乘


客操作之模式‧


2. 座椅調角器耐久試驗機(手動)


3. 動作次序:第一齒→最後位置→中間位置→最前位置為一個迴圈 動作次數:10000迴圈(可進行


力量跟蹤、量程、頻度可調整)


4. 暫停功能: 試驗中途需要時,可暫停檢查樣品


5. 控制方式:電腦伺服控制,伺服馬達傳動,轉軸試驗機成熟結構,傳感器三角函數計算,


FFT傅立葉函數計算,可時時讀取及記錄每次轉動及拉桿的力值與角度的變化曲線,


及拉桿拉力與行程的變化曲線.

  6. 試驗步驟編排模式(電腦可以自行定義測試順序).


(1)椅背由最前段→最後段→設計位置 爲一循環,循環次數0-999999範圍內任意設定.


(2)椅背由最前段→第一段LOCK位置→最前段位置 爲一循環,循環次數0-999999範圍內任意設定.


(3)椅背由最前段→第一段LOCK位置→最後段段位置→最前段位置 爲一循環,循環次數0-999999


範圍內任意設定.


7. 試驗速度1.3~1.5 m/sec (于椅背旋轉中心上方 600mm處施加).

.)其他要求:

1. 電源1Ø, 220 V, 50/60 Hz

2. 工作臺面150x100 cm.


3. 自帶平台


* 产品规格及内容,请以本公司实际报价资料为准
