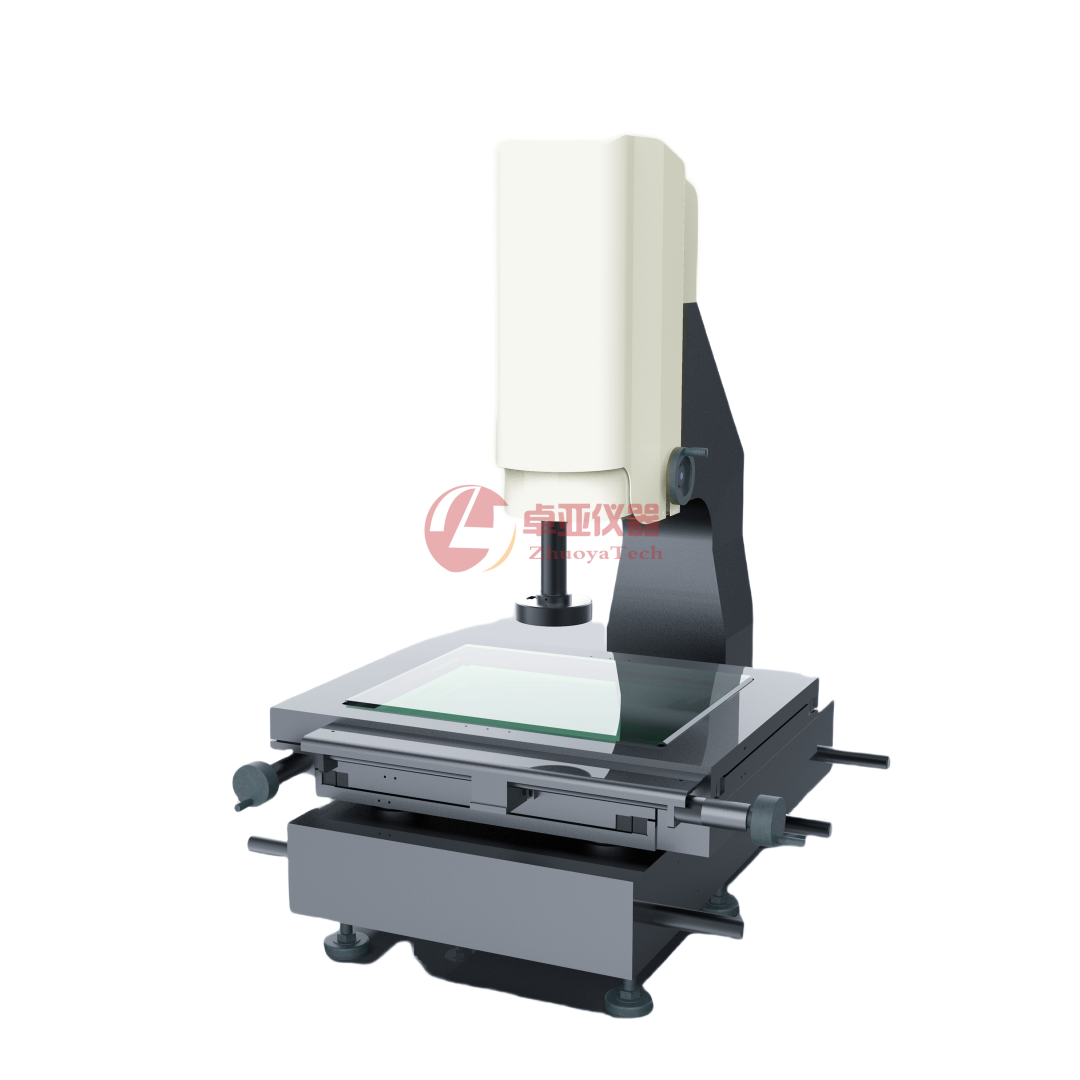

ZY-A2010   二次元手动影响测量仪

一、仪器工作原理

ZY-A2010系列2.5次元手动光学影像测量仪工作原理：被测工件（置于工作台上）由LED表面光或轮廓光（在底座内）照明后，经变焦距物镜与彩色CCD摄影机罩壳内摄取被测零件影像，再通过S端子传送至计算机及显示器上，软件在显示器上产生的视频十字线为基准，对其进行瞄准测量，通过工作台带动光学尺与在X、Y方向上移动，取空间各点坐标值，由转接卡至计算机，对测量坐标值进行几何运算，完成各种数据量测工作。适用于机械、手机零部件、电子、电器、模具以及精密五金的检测和设计开发。



二、仪器功能

    产品基本几何元素测量、组合元素测量、几何元素构造、形位公差评定、逆向工程等，各种报表的输出,各种产品的检测。



三、仪器特点

    1、机台核心零部件全部采用高端产品，整机经过严格规范的组装和调试，整机经过反复不断的运行负载测试。



2、自准直仪校准机台机身工作台装配工艺，保证机器空间测量高精度。









3、高牌号工作台，经过严格热处理时效，长期使用保证基准面不变形，导轨运行精度稳定。



4、采用山东济南青“00”级花岗石底座、立柱，保证机械系统极高的稳定性。



5、采用高精密V型交叉导轨，保证仪器极高的机械精度。



6、视频线接头加压处理，长期传输图像稳定、无雪花等异常。



    7、可实现Z轴非接触式影像精确测量和平面度测量。











8、采用高精度无牙光杆传动，专利技术，传动永不磨损，运行平稳安静，不在为传统丝杆传动磨损而担心。





9、3环8区表面环形光和轮廓光均采用连续可调的LED冷光源，避免造成被测物体的热变形，使用寿命长。





                 轮廓光                                    表面环形光



10、平行轮廓光，边界更清晰，保证测量精度。



                        非平行轮廓光                    平行轮廓光









    11、1/3"高分辨率彩色CCD，RGB还原性高，高清晰影像效果，白平衡自动调节，高品质画面，经过特殊处理光源，在大倍率下图像照度依然明亮，产品颜色失真小，图像更清晰。



    12、采用3环8区表面环形光，控制角度广，兼容量测零件复杂形状面积更多，亮度软件控制，产品的每一个细微特征都可扑捉。





13、高精度Z轴双V型交叉导轨安装方式，充分保证Z轴精度。







四、测量软件简介



主菜单栏



图形区

数据显示区域

读数窗口

光源控制窗口





影像显示区



元素显示区

元素命令显示区

状态栏





常用功能区

构造元素选择区

测量元素选择区

2D窗口栏

用户程序工具栏

图形区工具栏









    1、全中文界面（语音可选择）、鼠标直接点击操作，智能型简便易学易用。



2、对一般几何测量圆、点、线、面、椭圆、圆弧、槽形、O形环、距离、角度、开云线、闭云线等，可以自动抓取量测数据，精确度稳定。



3、测量方法多样（自动判别测量、采点测量、对比测量、公差对比测量、预置元素等），可以满足用户不同需求，大大提高使用的方便性和测量精度。



4、测量工件可任意摆放，软件具有强大的坐标平移、旋转或重新设置功能。



5、可以在影像上对所测元素直接进行尺寸标定，给客户以清晰、直观的感觉。



6、无论规则与不规则形状工件只需鼠标框选，图形自动寻边找点，进行二维图形抄数。



7、实现DXF格式的输入和输出，还可保存BMP图片以及用户程序格式。

8、直观、丰富的报表输出，Word 、Excel、TXT格式及统计功能。



9、实用的SPC模块。



五、灵活丰富的测量功能详解



1. 十字线中心采点、鼠标采点、自动对焦采点、鼠标自动采点、直线采点、方形框采点、放大采点、采集最高点。
2. 采点测量直线、框选测量直线、分段框选测量直线、采点测量圆、框选测量圆、分段框选测量圆、单击圆内部测量圆、框选测量多圆。
3. 采点测量弧、框选测量弧、分段测量超过屏幕的弧、采点测量椭圆、框选测量椭圆、分段测量椭圆、采点测量矩形、框选测量矩形。
4. 采点测量槽形、框选测量槽形、采点测量O环形、框选测量O环形、采点测量云线、采点测量闭合云线、影像测量高度、圆心框采点。
5. 自动捕捉测量、测量超过屏幕的线，弧，圆，椭圆、删除最后一次采集的点。

六、实用的构造功能



1. 构造点、构造线、构造圆、构造弧、构造椭圆、构造矩形、构造槽形、构造环形。
2. 构造距离、构造角度、构造高度、构造闭合曲线、构造平面。
3. 元素构造提供10种构造法：平移、旋转、提取、组合、平行、垂直、镜像、对称、相交、相切。

七、常用功能







1、坐标系平移、坐标系摆正、发送数据到Excel、发送数据到Word、辅助对焦、辅助调光。



2、保存坐标系、呼出坐标系、发送数据到AUTOCAD、发送数据到TXT。



八、公差

    完善的尺寸公差计算能力。可设置默认的公差带。



    符合国标的形位公差计算能力，能计算形状公差，真直度，圆、弧的真圆度。



位置公差计算包含位置度、平行度、垂直度、倾斜度及同心度﹐对称度。超差能自动报警，并以红色警示。



    1、尺寸公差

    尺寸公差带是最大极限尺寸与最小极限尺寸之间的范围，即(名义值＋上公差)与(名义值－下公差)之间的   范围(在软件中上下公差均为正值)。测量值落在尺寸公差带中，则该尺寸合格；测量值落在尺寸公差带外，测该尺寸不合格。换个说法，越差值＝测量值－名义值，如果超差值在上下公差之间，该尺寸合格(不越差)；否则该尺寸不合格(超差)。



    名义值：指理论值。

在元素测量结果显示区或图形区选中目标元素，点击鼠标右键,在弹出菜单中选择“公差”－“尺寸公差”或在测量结果显示区双击选中的元素，弹出下图。在该对话框尺寸公差页面中“选中”属性列：双击改变属性列状态，为Y时表示考虑上、下公差，N时不考虑上、下公差，然后输入测量元素的名义值、上公差、下公差,然后按Enter键或用鼠标在页面内任何一地方单击一下，则软件会根据测量值自动计算出超差并判断状态是OK或NG。



尺寸公差对话框最多有尺寸公差，位置度，形状公差，轮廓度四个页面，只有对拟合的直线，圆，弧才存在形状公差与轮廓度页面。



没有输入名义值与上下公差时，名义值默认与测量值相同,超差值为0，上下公差默认设置为0.01mm,但用户可通过参数设置-à用户偏好设置à公差带默认设置对话框来设置默认值。



    2、位置公差

指关联几何元素的位置对基准元素所允许的变动全量。两维位置公差包括定向公差、定位公差。软件提供平行度，垂直度、倾斜度、同心度，对称度。



定向公差:指关联向何元素对基准在方向上允许的变动全量。包括平行度、垂直度和倾斜度。



定位公差：指关联几何元素对基准在位置上允许的变动全量。包括位置度，同心度和对称度。



平行度：直线平行度





选择基准直线，输入名义值，然后点击计算按钮，软件会计算测量值，超差值,并显示状态。（垂直度、同心度、对称度与平行度操作界面一致，操作方法一致）。



倾斜度：直线倾斜度





选择基准直线，并输入倾斜角的理伦值(单位为度)，输入名义值，然后点击计算按钮﹐软件会计算出倾斜度的测量值，超差值，并显示状态。



    3、形状公差

   指单一实际几何元素的形状所允许的变动全量。包含直线度，真圆度。





      输入名义值，点击计算按钮，则会计算出超差值，并显示状态。



九、地图导航功能

1、在图形区选择选项卡“地图”，会出现“地图”的操作界面 ，点击按钮，软件会弹出起始点和终止点的输入框 。输入坐标(更便利的操作是移动机台直接“读取”当前位置)，点击“确定”按钮机台会自动开始扫描，扫描完成之后，会将地图全图显示在地图窗口。

2、红色十字线，表示当前的位置。

3、可在地图上进行标注，并保存地图，并可设置标注的颜色。

4、在地图上双击鼠标，则在影像显示窗口，将显示鼠标处的图片，并可在上面测量。

5、扫描完成的地图可以点击将地图保存为图片格式，也可以点击打开之前保存的图片。

十、多种表格格式输出

将测量结果以不同形式输出，便于客户的后期使用。







十一、SPC 输出

    1、通过对数据的采样、管制、分析，软件会对生产过程进行评估，并给出相关结果和图形。



    2、针对某产品的某一管制特性进行分析，并对满足不同条件的资料进行分析处理，分析图形包括以下九种︰



      （1）平均数全距管制图；



      （2）平均数标准差管制图；



      （3）中位数全距管制图；



      （4）个别值与移动平均值管制图；



      （5）直方图；



      （6）规格与制程标准差管制图；



      （7）cpk推移图；



      （8）制程状态分析图；



      （9）单质量制程建议分析图。



   3、SPC操作窗口





   4、SPC管制图







十二、技术参数



仪器型号	ZY-A2010
测量行程（mm）	200x100x200
外形尺寸（mm）	700x650x950
玻璃承重（kg）	25
仪器重量（kg）	180
测量精度	X,Y:（3+L/200）μm
重复精度	3μm
光栅尺分辨率	0.001mm
CCD	1/3"高分辨率彩色摄像机750线
镜头	0.7～4.5X高清晰手动卡位变倍镜头
放大倍率	34～220X
工作距离	92mm
上光源	3环8区表面环形LED冷光源，亮度可调
下光源	平行光路设计，无极连续可调LED冷光源
导轨	高精密V型导轨
电源	220V（AC）  50Hz

    备注：根据客户需求，可特殊定制。
