ZY-4535电池针刺挤压试验机
用途：本机可适用于完成各类型电池的针刺及挤压试验，适用于常温环境温度下，检测电池产品外物穿或外力挤压后可能引发的局部热失控或内部短路，测试过程中模拟产品在实际使用中，可能承受的外力，以此来评定产品的安全性能，并通过试验数据，优化产品，可满足各标准中的单体蓄电池与蓄电池模块的针刺挤压试验要求；
符合标准：GB/T 36276-20XX 、GB/T 36276-2018 、GB/T 36972-2018 、GB/31241-2014、GB/T18287-2013、UL1642 、UL2054-2005 、IEC62133，UN38.3 等
主要技术参数：
最大试验力：50KN
力值分辨率：0.001kN
力值精度：试验力>5kN 时，±0.5%
试验力<5kN 时，±0.05kN
测试行程： 0-300mm（可定制）
行程分辨率：0.001mm
行程精度：±0.5%
测试速度：针刺速度 0.01-25mm/s 任意设置
挤压速度 0.01-15mm/s 任意设置
速度精度：速度≥1mm/s 时为±0.5%实测值
速度≥0. 1mm/s 时为±1%实测值
速度分辨率：0.01mm/s
测力系统：美国进口高精度传感器
箱体结构：
内箱尺寸（约）：800*800*800MM
内箱使用钢板加强并形成框式结构，并使用方管加以辅助加强，搭配使用组高强度不锈钢铰链与试验箱门连接形成刚性整体，并搭配泄压装置，抗爆能力强，可有效防护测试冲击；
外箱材质冷轧钢板静电喷涂处理
机台左侧安装有∮100mm 测试孔一个，并配相应密封装置，供通电测试时引线使用。防爆观察窗口，附带可拆卸式不锈钢防撞网
照明系统：试验箱内部顶部靠观察窗侧安放高亮度照明灯。
自动防爆泄压装置：具有防爆泄压功能，箱体后部安放泄压门， 当强气流冲击时，泄压门自动打开，减轻爆炸冲击力，利于冲击压力的及时释放, 避免对设备本体、内部电路及控制系统等带来损伤。
排气系统：设备背部安装有静音式独立强制排气系统及排气管，当试验样品产生烟雾时,可启动风机并通过管道将烟雾排出；
灭火系统：机器内搭配二氧化碳灭火器，并设有控制接口
可监控：搭配 500 万像素高清红外摄像机，观察电池情况。
测试夹具：配套针刺测试夹具，夹持范围满足 1-10mm配套 R75 挤压头、平板挤压头各 1 套，其他规格可选
测试钢针：Φ3，Φ5，Φ8，Φ10，长度 150mm（其他可选）
重量：约 950Kg
机器尺寸约：W1200*D1200*H2100mm
电源：AC220V

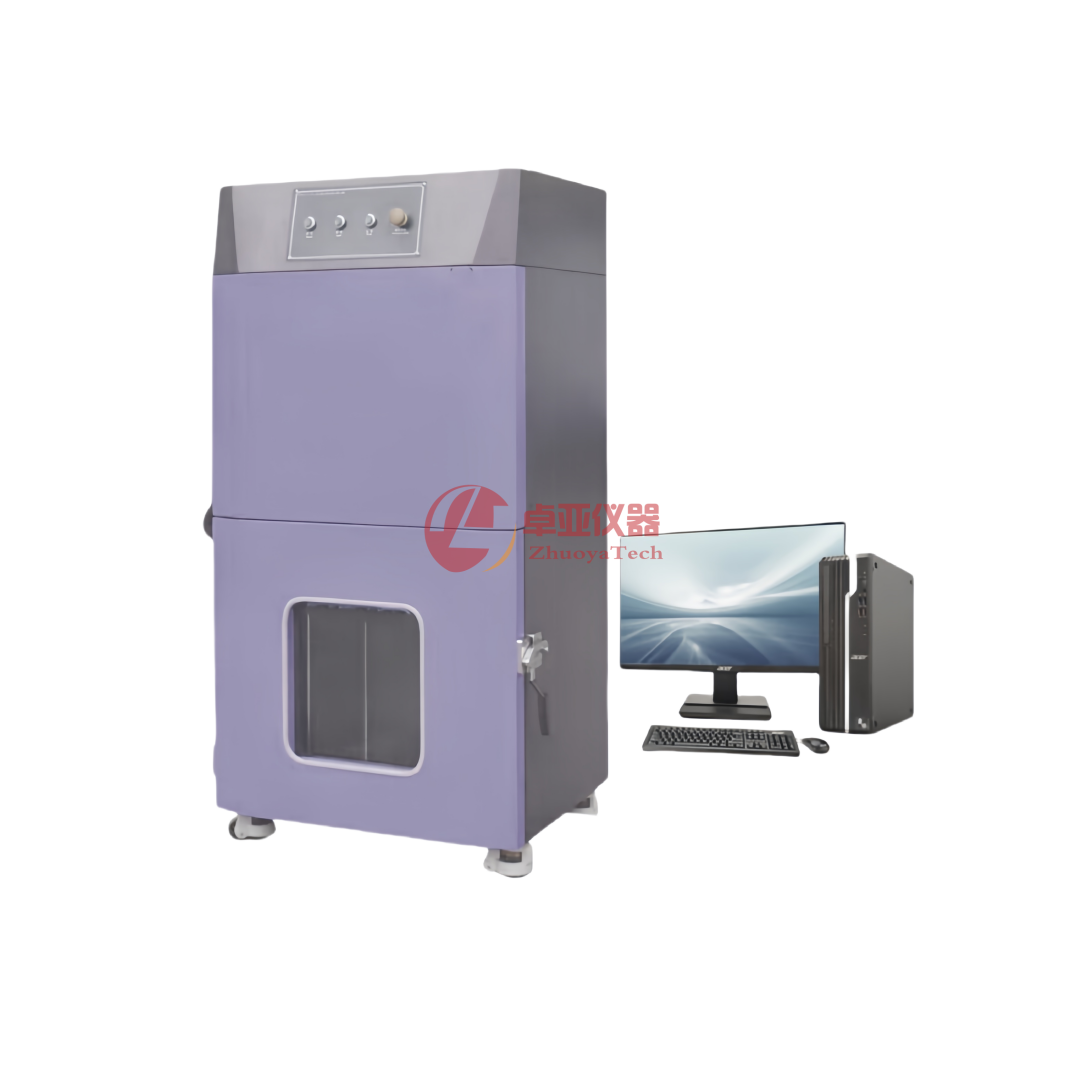

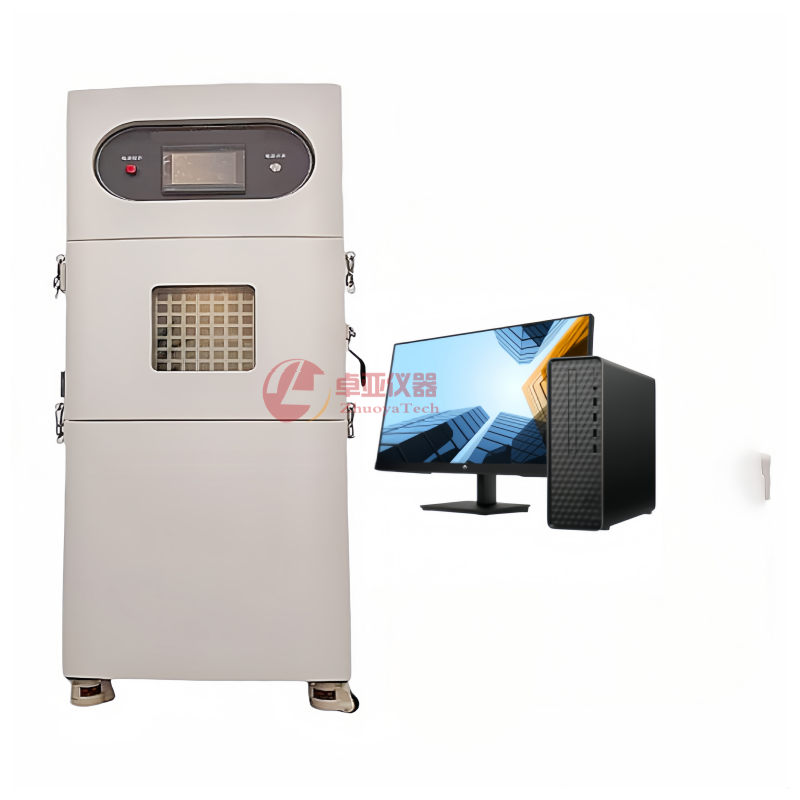

机器外观图（以实际为准，图片仅供参考）
