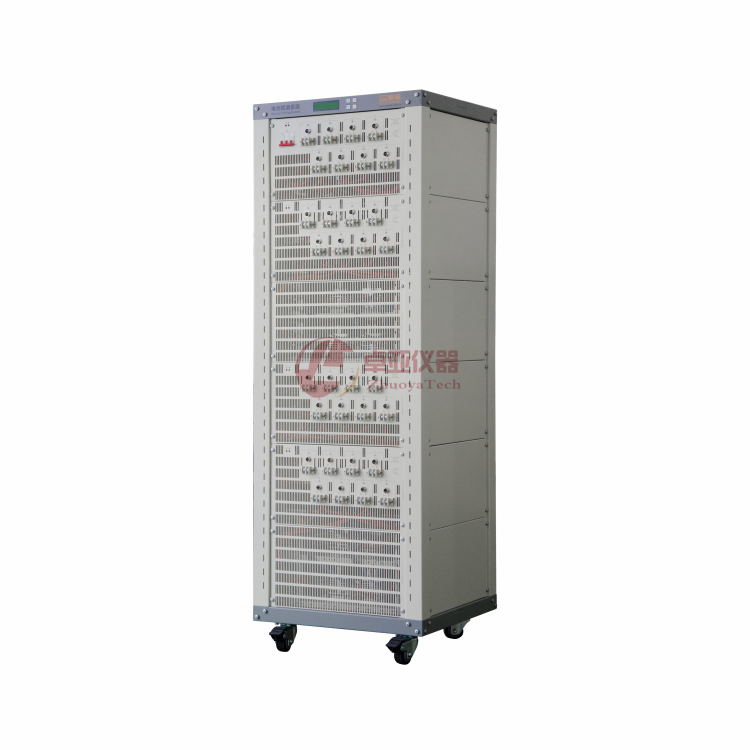

ZY-4531电池分容测试柜
|
指标项目 |
指标参数 |
||
|
设备规格 |
5V/100A |
||
|
设备通道数 |
12个 |
||
|
通道控制方式 |
每通道独立控制，电流电压四线制采集 |
||
|
通道特点 |
恒流源与恒压源采用双闭环结构 |
||
|
输入阻抗 |
≥1MΩ |
||
|
电压 |
电压 范围 |
充电 |
10mV-5V(设备端口), |
|
放电 |
1.8V-5V（设备端口），最低放电电压与线长有关 |
||
|
精度 |
±0.05% of FS, 环温15℃-35℃ |
||
|
电流 |
电流 范围 |
充电 |
200mA-100A |
|
放电 |
200mA-100A |
||
|
精度 |
|
±0.05% of FS , 环温15℃-35℃ |
|
|
功率 |
单通道输出功率 |
500W |
|
|
稳定度 |
0.1% of FS |
||
|
时间 |
电流响应时间 |
≤100ms |
|
|
数据记录 |
记录频率 |
1Hz |
|
|
数据记录条件 |
最小时间间隔：1S |
||
|
最小电压间隔：1mV |
|||
|
最小电流间隔：10mA |
|||
|
充电 |
充电模式 |
恒流充电、恒压充电、恒流恒压充电、恒功率充电 |
|
|
截止条件 |
电压、电流、相对时间、容量、-△V |
||
|
放电 |
放电模式 |
恒流放电、恒功率放电、恒阻放电 |
|
|
截止条件 |
电压、电流、相对时间、容量、-△V |
||
|
脉冲模式
可选 |
充电 |
恒流模式、恒功率模式 |
|
|
放电 |
恒流模式、恒功率模式 |
||
|
最小脉冲宽度 |
建议5S以上 |
||
|
截止条件 |
电压、相对时间 |
||
|
|
|||
|
指标项目 |
指标参数 |
||
|
DCIR |
DCIR （可选） |
支持自定义取点进行DCIR计算 |
|
|
循环 |
循环测试 |
可设置399个命令，可设置65535个循环 |
|
|
循环嵌套 |
支持5层循环嵌套 |
||
|
保护 |
软件保护 |
支持掉电数据保护 |
|
|
支持续接启动（应有UPS电源） |
|||
|
过压保护、欠压保护、容量保护、过流保护、欠流保护 |
|||
|
防反接保护 |
|||
|
数据导出方式 |
Excel、PDF |
||
|
冷却方式 |
风冷 |
||
|
设备噪音 |
≤60dB |
||
|
与上位机通讯方式 |
网络 |
||
|
外形尺寸 |
|
||
|
显示屏 |
|
||
|
系统要求 |
windowsXP及以上版本 |
||
设备使用环境要求：
|
指标项目 |
指标参数 |
|
工作温度范围 |
0℃-40℃ |
|
存储温度范围 |
-10℃-50℃ |
|
工作环境相对湿度 |
≤70% RH (没有水汽凝结) |
|
储存环境相对湿度 |
≤80% RH (没有水汽凝结) |
|
输入有功功率 |
6800W |
|
输入电源 |
AC380V±10%/50Hz,其他电源规格可选 |
|
夹具类型 |
按要求定制 |
|
其他要求 |
|
