全自动插拔力试验机适用于各种连接器等产品之插入力及拔出力测试，搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验，利用Windows，窗口中文画面设定，操作简单方便，且所有数据皆可储存（试验条件，位移曲线图，寿命曲线图，检查报表---等等）。同时，解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边的问题.

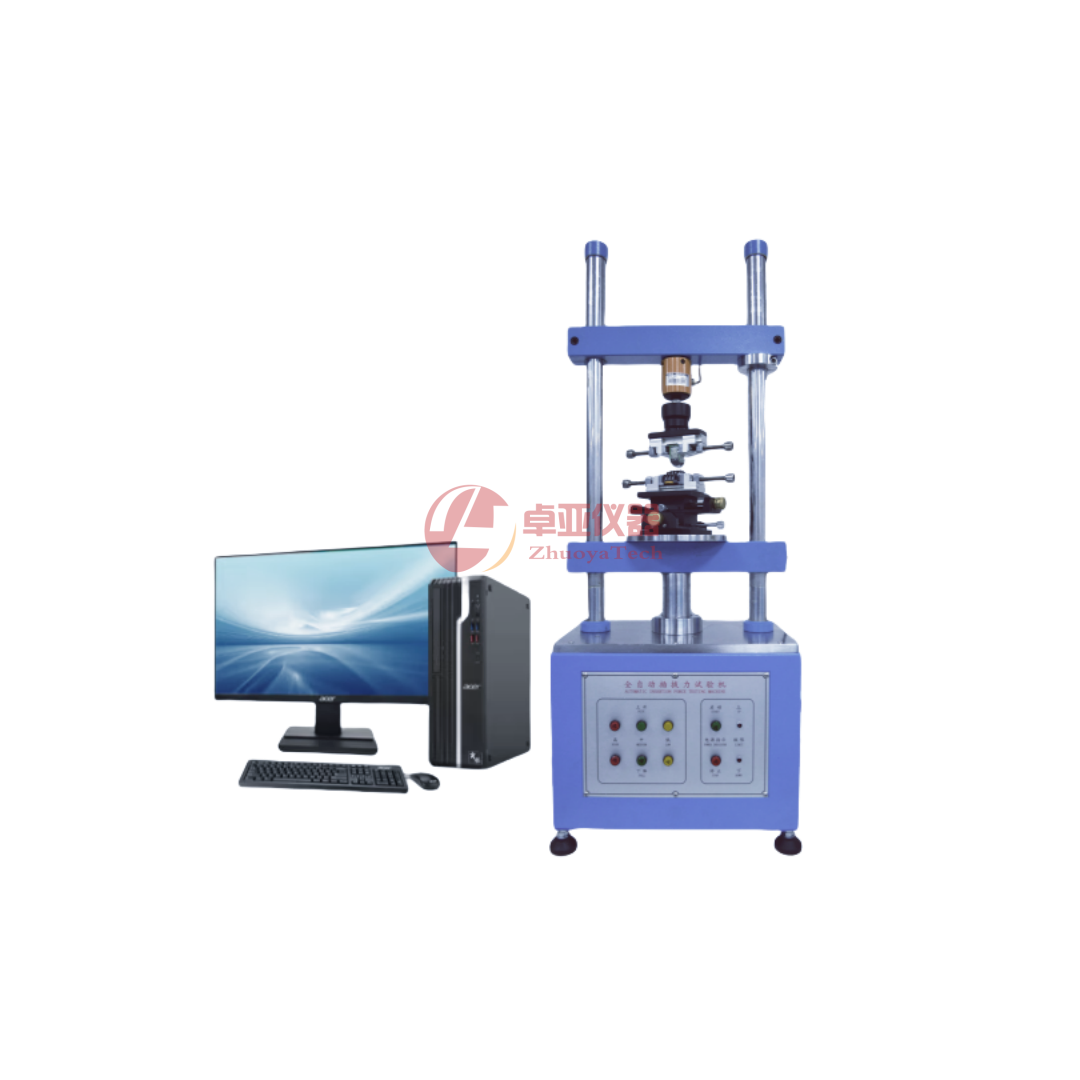

ZY-1220S全自动插拔力试验机
用途：
全自动插拔力试验机适用于各种连接器等产品之插入力及拔出力测试，搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验，利用Windows，窗口中文画面设定，操作简单方便，且所有数据皆可储存（试验条件，位移曲线图，寿命曲线图，检查报表---等等）。
同时，解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边的问题.
主要测试项目
● 连接器插拔寿命衰减曲线分析的测试
● 连接器单孔插拔试验 ● 连接器整排插拔试验
● 连接器插拔寿命试验 ● 连接器单Pin与塑料保持力试验
● 连接器退Pin试验 ● 连接器正向力测试（Normal Force）
● 各种压缩，拉伸破坏强度试验 ● 端子耐荷重试验
● 端子或连接器阻抗（接触阻抗测试系统）
技术参数
规定最大荷重 | 200kg |
最大测定高度 | 150mm |
最小微调距离 | 0.01mm |
荷重元精度 | 0.02% |
测定速度范围 | 0～1000mm/min |
X、Y轴移动范围 | 0～80mm |
传动结构 | 滚珠丝杆 |
驱动马达 | 伺服马达 （日本松下） |
外观尺寸（约） | 400mm*340mm*1250mm（W*D*H） |
机台重量（约） | 75Kg |
电源 | AC220V |
机器特点
1、测试条件皆由计算机画面设定，并可储存。可由下拉式选单勾选设定，或直接输入数据。（含试验类别、
测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次
数、暂停时间、每次等候位置、空压次数）
2、可储存及打印图形（荷重–行程曲线图、荷重衰减寿命曲线图、检验报表）。
3、荷重元超负载之保护功能、可确保荷重元不致损坏。
4、同时显示荷重–行程曲线图及寿命曲线图。
5、自动荷重零点检出，并可设定原点检出荷重值。
6、荷重单位显示N、lb、gf、kgf可自由切换。
7、机台采用钢性结构设计搭配伺服马达，长时间使用下能确保精度，适合一般引张、压缩测试、及插拔
力寿命测试。
8、超规格值停止。（于寿命测试时，测试数据超出设定之上下限规格值机器自动停止）。
9、测定专案：最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值、插入点电阻值、荷重或行程之
电阻值。
10、曲线图选样对比功能；
