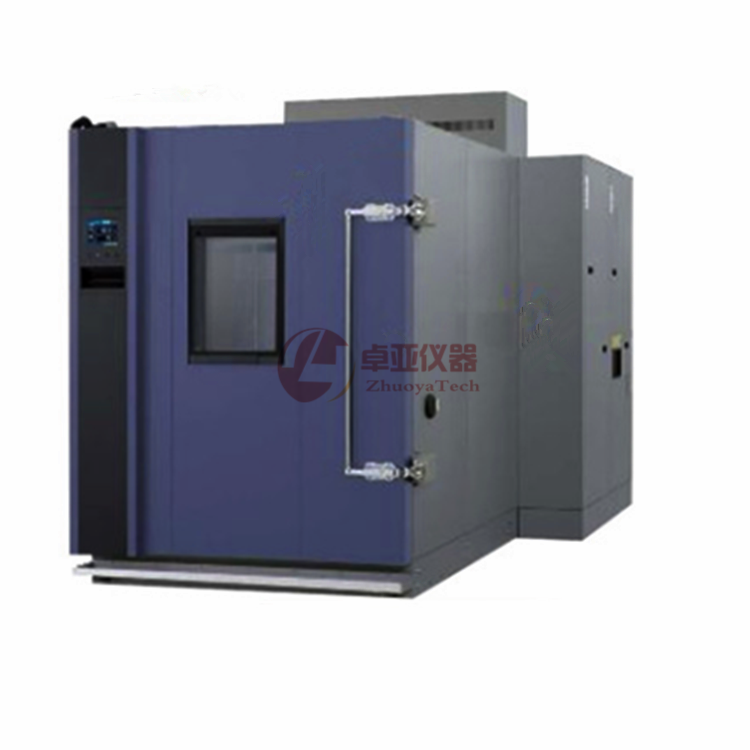

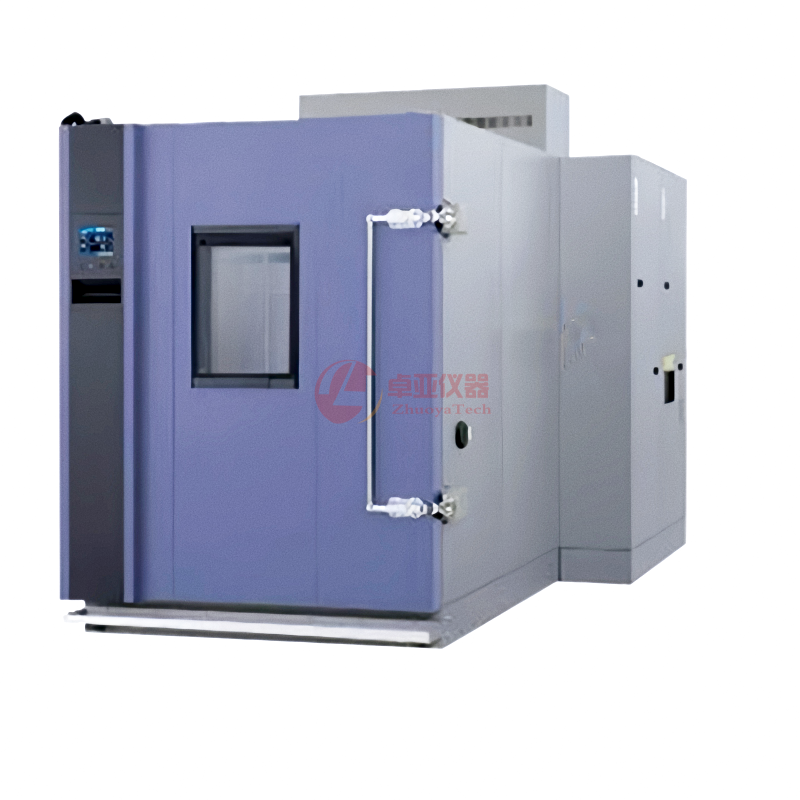

ZY312-13m³22步入式恒温恒湿房

主要技术参数：

1. 产品名称：步入式恒温恒湿房

2. 试样限制

本试验设备禁止：

易燃、易爆、易挥发性物质试样的试验或储存

腐蚀性物质试样的试验或储存

生物试样的试验或储存

强电磁发射源试样的试验或储存

放射性物质试样的试验或储存

剧毒物质试样的试验或储存 试验或储存过程中可能产生易燃、爆炸、挥发、剧毒、腐蚀及放射性物质的试样的试验或储存

3. 容积、尺寸和重量

3.1. 标称内容积 （13）立方

3.2. 内室尺寸：W( 3.5 )m × H( 2.5)m × D( 1.5 )m

3.3. 外室尺寸：约W(4.5)m × H(3.1 )m × D(1.7 )m

3.4. 承载重量 500 KG/M2（均匀分布）可按要求订做

3.5. 单开门尺寸：单门800*1800

4. 性能

4.1. 测试方法 GB/T 5170.2-2008 温度试验设备

  GB/T 5170.5-2008 湿热试验设备

4.2. 温度范围

   温度：-20℃~80℃（可调）

   湿度：30%~95%（可调）

   升温速率：RT+10℃~ +80℃  3~5℃/min（空载时）

   降温速率：RT+10℃ ~ -20℃  0.7~1.2℃/min（空载时）

4.3. 控制精度

   温度：±0.2℃湿度：±2.0%  （指控制器设定值和控制器实测值之差）

4.4. 温度波动度 ≤0.5℃（温度波动度为中心点实测最高温度和最低温度之差的一半）

4.5. 温度误差 ≤±1℃（工作室温度控制器显示值的平均温度减去中心点实测的平均温度）

4.6. 温度均匀度 ≤3.0℃（温度均匀度为每次测试中实测最高温度和最低温度之差的算术平  均值）

4.7. 湿度参考范围（仅湿热型）

（20～98）%RH（参照温湿度可控制范围图，无有源湿、热负载）

4.8. 相对湿度误差（仅湿热型）：±2.0%RH

4.9.湿度均匀度 ±3.0%RH

4.10.工作噪音

A 声级≤75dB(A) (在环温 25℃，回声少的隔音室内测得；采用 A 计权，测试 8 个点的平均值；各测试 点水平离噪声源 1 米、高度离地面1 米)

4.11 满足试验方法

  GB/T2423.2-2008(IEC60068-2-2:2007) 高温试验方法 Bb

  GB 2423.1-89 (IEC68-2-1)低温试验方法：试验 A

  GJB150.3-1986 高温试验

  GB/T2423.3-2006(IEC60068-2-78:2007)恒定温热试验方法 Cab

  GB/T2423.4-2008(IEC60068-2-30:2005) 交变温热试验方法 Db

  GJB150.3(ML-STD0-810D)高温试验方法

  GJB150.4(MIL-STD-810D)低温试验方法

  GJB150.9-1986 军用设备环境试验方法：温热试验

  GJB4.5-1983 船舶电子设备环境试验恒定温热试验

  GJB4.6-1983 船舶电子设备环境试验交变温热试验

  GJB367.2-1987 军用通信设备通用技术条件环境试验方法 411 温热试验

  GJB360.8-87(MIL-STD-202f)高温寿命试验

  GB10592-2006 高、低温试验箱技术条件

  GB/T10589-2008 低温试验箱技术条件 （每立方米负载不大于 35kg/m3 钢的热容量     温热试验时无有源湿、热负载）

4.12 试样架：

  选购配件，可根据要求订做，此报价不含此项

5. 结构特征

5.1. 空气调节通 道 A

1. 采多翼离心式循坏风扇，加强轴心加耐高低温之旋转叶片铝合金制成，以达强制对流。 2. 天花广角送风，地板面风道回风，确保整个测试空间温湿度之均匀性。

3. 新风量，回风量可调，确保室内空气清新。

5.2. 控制面板

韩国、日本控制器任选，触摸显示屏、RS232 计算机通讯接口、电源开关及状态指示灯。

5.3. 机械室 制冷机组、接水盘、排水孔、冷凝器机组

5.4. 配电控制柜 IO 板、机床变压器、镇流器、中间继电器、时间继电器、固态继电器、交流接触器、 热继电器、保险丝、空气开关

5.5. 高质量零配件图片：

5.6. 加热器

1.镍铬合金电热丝式加热器

2.加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）

3.加热器功率：（8）KW

5.7. 加湿器 （仅湿热型）

1.外置可拆卸锅炉加湿方法

2.不锈钢铠装加热器

3.加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）

4.水位控制装置，加热器防干烧装置，沉淀物收集装置，液位观察窗

5.加湿器功率：（6）KW

5.8. 水路（仅湿热型）

1.RO 膜+活性炭供水过滤器，可拆卸清洗

2.高低温双水位电子液位开关，可防止误动作

3.缺水空焚超温保护+超低水位保护+供水超时，确保设备安全运行

5.9. 电源线孔及 排水孔

以实际施工场地为准。

6. 制冷系统

6.1. 工作方式 A 0℃~-30℃机型采用一级压缩，-30℃~-70℃采用二元复迭制冷方式

6.2. 制冷压缩机：

6.3. 制冷方式：风冷式

   占地三米 三相 380 伏 25MM 线

6.4. 蒸发器：翅片管式换热器（兼做除湿器）

6.5. 冷凝器

   风冷式：高密度翅片式换热器。

6.6. 节流装置：膨胀阀+毛细管

6.7. 板式热交换器

  不锈钢钎焊板式换热器

6.8. 制冷机控制方式

  1.控制系统根据试验条件自动调节制冷机运行最佳节能工况

  2.蒸发器制冷量由控制系统驱动电磁阀切换

  3.压缩机回气冷却回路

6.9. 制冷剂：R404a/R23/R22 雪种（臭氧耗损指数均为 0，R23 为复迭式制冷系统采用）

7. 电气控制系统

7.1. 控制器型号

  韩国三元 TEMI990（TEMI880）

  原装进口日本 OYO（8256）可选

显示器

TEMI880：5.7 英寸，640×480 点阵，TFT 彩色 LCD 显示器

OYO8256：5.7 英寸，640×480 点阵，TFT 彩色 LCD 显示器

运行方式：程序方式及定值

设定方式：

TEMI880 中英文菜单（可自由选择），触摸屏方式输入

OYO8256 中英文菜单（可自由选择），触摸屏方式输入

程序容量：

TEMI880（触摸式）

1.程序：最大 100 组

2.段数：最大 10000 段

3.循环数：最大可无限循环

OYO8256（触摸式）

1.程序：最大 100 组

2.段数：最大 10000 段

3.循环数：最大可无限循环

设定范围 温度：根据设备的温度工作范围调整

分辨率 温度：0.1℃；时间：1min; 湿度：0.1％RH(温湿度试验设备)

输入 五信道电子式温湿度传感器输入，可同时监控最多五个区域的温湿度数值。

通讯功能 RS-232 接口，随机赠送计算机通讯软件

控制方式：

1.抗积分饱和 PID

2.BTC 平衡调温控制方式+DCC 智能冷量控制+DEC 智能电气控制 (温度试验设备)

3.BTHC 平衡调温调湿控制方式+DCC 智能冷量控制+DEC 智能电气控制(温湿度试验设备)

曲线记录功能：

 具有带电池保护的 RAM，可保存设备的设定值、采样值及采样时刻的时间；

 最大记录时间为 180 天(当采样周期为 60S 时)

附属功能：

1.故障报警及原因、处理提示功能

2.断电保护功能

3.上下限温度保护功能

4.日历定时功能(自动启动及自动停止运行)

5.自诊断功能。

6.超温 100℃报警，自动切断电源。

7.联锁、自锁功能 8.附赠航空插座 3φ5 线十个

9.箱体里面采用耐高温线，控制系统不采用高温线。

10.保温隔热材料采用高级玻璃棉材料，具备防火功能。

软件使用环境：

 用户提供IBM PC 兼容机，PⅡ以上 CPU，128M 以上内存，带 RS-232 通讯接口

7.2. 温湿度测量：五信道电子式温湿度传感器输入

8. 湿热系统供水（仅湿热型）

8.1. 供水方式 自来水+RO 膜过滤

8.2. 供水装置位置：视施工现场而定

8.3. 供水水质要求：电阻率≥500Ω·m

9. 安全保护装置

9.1. 制冷系统：

1.压缩机过热

2.压缩机过流

3.压缩机超压

4.冷凝风机过热

9.2. 加湿系统 （仅湿热型）

1.加湿热管干烧

2.水位异常

3.供水超时

9.3. 试验箱

1.可调式超温

2.空气调节通道极限超温

3.风机电机过热

9.4. 其它

1.总电源相序和缺相保护（三相式电源适用）

2.超载及短路保护

3.箱体多次开门造成制冷系统故障报警保护

10. 其它配置

10.1. 电源线缆 AC380V 电源：五芯（三相四线+保护地线）电缆 1 条（约 4 米长）

10.2. 总电源开关 NFB 断路器

11. 运输 试验箱为分体式，整体运输

11.1. 尺寸 最大运输尺寸（不含包装）：“参见 3.3 外型尺寸”

11.2. 重量 最大运输重量期（不含包装）： “参见 3.4 重量”

12. 使用条件 由用户保证下列各项条件

12.1. 安装场地

1.地面平整，通风良好

2.试验室周围无强烈振动

3.试验室周围无强电磁场影响

4.试验室周围无易燃、易爆、腐蚀性物质和粉尘

12.2. 环境条件

1.温度：0℃～40℃

2.相对湿度：≤85%

3.气压：86kPa～106kPa

12.3. 自来水 （仅限配纯水机的湿热型设备）

流量≥200kg/h，压力 0.1MPa～0.25MPa 自来水符合 GB 5749-1985 生活饮用水卫生标准 注：纯水机备 DN15 内螺纹接头

12.4. 供电条件：电源AC380V 电源要求：

1.三相四线+保护地线

2.电压范围：AC（380±38）V

3.频率允许波动范围：（50±0.5）Hz

4.保护地线接地电阻小于 4Ω

5.要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用：

最大电流：（100）A

最大功耗：（65）KW

(在环境温度+25℃、无试样、运行工况稳定一小时后测试获得的数据)

12.5. 其它

试验过程中打开试验箱的门，会造成箱内的温、湿度波动；在试验过程中如果多次

打开门或长时间敞开门或试验样品散发湿气，可能会造成制冷系统换热器结冰而无

法正常工作。

12.6. 优势特点

扩展及易搬迁方便、可免费升级软件、产品均匀性好、噪音低、使用安全、可靠、

外形美观、大方、拥有完善的售后服务。
