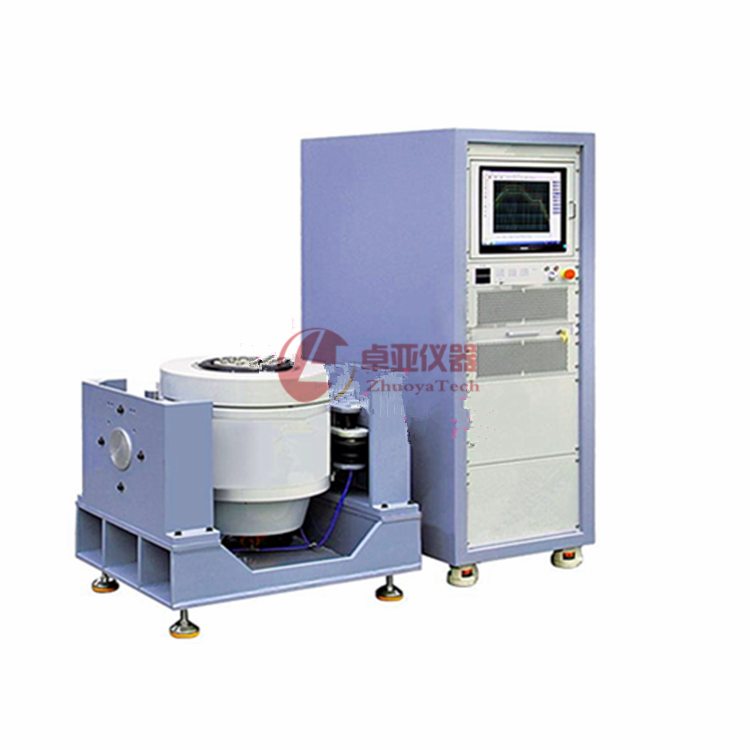

ZY220CP振动测试台
系统原理方框图
 |
 |
 | |||||
 | |||||
 | |||||
 |
系统结构：
序号 | 设备名称 | 型号 | 数量 | 说明 |
1 | 振动台体 | ZY-220 | 1台 | |
2 | 低噪声鼓风机 | FJ-3000 | 1台 | 附出声口消声器 |
3 | 功率放大器 | SA-26 | 1台 | |
4 | 数字式振动控制仪 | RC-2000-2 | 1套 | |
硬件 | ||||
DSP接口箱 | 1台 | 内置电荷放大器 | ||
HP商用机 | 1套 | |||
软件 | ||||
正弦振动 | 1个 | |||
随机振动 | 1个 | |||
冲击 | 1个 | |||
5 | 配件 | |||
压电式加速度传感器 | 2106C | 2只 | ||
风管 | 1根 | |||
6 | 垂直附加台面 | TBS-630-45M | 1块 | 镁合金，格栅状 |
7 | 附件 | |||
附属电缆线 | 1套 | |||
附属工具 | 1套 |
技术参数：
额定正弦推力 | 21.56KN (2200kgf) |
最大加速度 | 980m/s2 |
最大速度 | 2.0m/s |
最大位移 | 76mm p-p |
垂直振动最大载荷 | 300kg |
运动部件质量 | 22kg |
频率范围 | 5~3000Hz |
动圈尺寸 | Φ320mm |
l 垂直附加台面部分 | TBS-630-45M（带挂钩） |
材料与形状 | 镁合金，格栅状 |
自重 | 约16kg |
尺寸（mm） | 630*630*45mm |
上限正弦工作频率 | 350Hz |
上限随机工作频率 | 2000Hz |
环境条件 | 温度：0～40℃ |
湿度：0～85%RH(不结露) | |
电源电压 | 3φ380VAC±10% 50Hz |
消耗功率 | 35kVA |
保护电路 | 过电压、过电流、过位移、过热、热继电器电源过电流、高压过压欠压、保险丝烧断、零信号启动等保护电路。 |
开关功率放大器
型号：SA-26
1. 概述
SA-26开关式功率放大器是振动发生机ZC-220用的功率放大器和励磁电源，由控制单元，功率放大器部分，电源部分和励磁电源等四个部分构成。
功率放大单元采用开关式，效率高，体积小，风冷方式，OTL直接耦合方式使能放大低频信号。
SA-26开关式功率放大器是引进日本公司技术产品，关键件进口。
2. 技术指标
（1） 功率放大器部分
方式：开关式OTL直耦方式
输出功率：30kVA
最大输出功率容量：30kVA
频率范围：DC～2500Hz
频率响应：DC～2500Hz±3dB
失真度：5～2500Hz额定输出时0.5%以下
输入电压：1Vr.m.s
输入阻抗：10kΩ以上
电源：AC380V±10% 3相5线制50Hz
冷却方式：强制空冷
（2） 励磁电源部（DC-2200使用时）
整流方式：3相全波桥式整流
3. 电源：3Φ380VAC±10% 50Hz
4. 消耗功率：35kVA
5. 重量：410kg
6. 尺寸：550mm（W）×1700mm（H）×800mm（D）
7. 操作部分（系统控制器：SA-100）
SA-100是开关功放的控制部分。
<面板说明>
（1） 电源ON（OFF）开关
功率放大器的启动/停止。
（2） LED状态指示灯
它表示功率放大器的如下的工作状态。
LINE： 主电源
COOLING： 冷却鼓风机工作
OPERATE： 功放和励磁电源供电
TRIP： 保护电路动作
COMBI： 与温度箱联合工作
（3） OUTPUT VOLTAGE（CURRENT）
由LED指示，它表示输出电压（电流）电平。
（4） GAINO
调整输入信号大小及保护电路的恢复。
（5） PROTECTIVE CIRCUIT
表示保护电路如下状态。
a）OUTPUT OVER VOLT. ：输出过电压
b）OUTPUT OVER CURR. ：输出过电流
c）POWER SUPPLY OVER CURR. ：功放电源过电流
d）POWER SUPPLY HIGH VOLT. ：功放电源高电压
e）POWER SUPPLY LOW VOLT. ：功放电源低电压
f）OVER DISP. ：过位移
g）OVER HEAT ：过热
h）FIELD SUPPLY ：励磁电源供电
i）OTHERS ：其它保护电路动作
j）EXT. STOP ：外部停止信号输入
（6） INPUT SELECT开关
选择A和B 输入通道的拨动开关。A是内部输入，B是外部输入。
（7） EMERGENCY
它是紧急停止的压键开关。当压下时，断路器0.5秒内动作。
8. 输出部分（功放单元：SA-250）
SA-250是功放的一个单元，驱动信号来自系统控制器。
9. 电源部分
它为系统控制器：SA-100，功放单元：SA-250，励磁电源和热交换器供电
